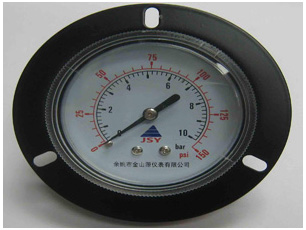

壓力表通過表內的敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。


主要構造
溢流孔：若發生波登管爆裂的緊急情況的時候，內部壓力將通過溢流孔向外界釋放，防止玻璃面板的爆裂。注：為了保持溢流孔的正常性能，需在表后面留出至少10mm的空間，不能改造或塞住溢流孔。

指針：除標準指針外，其他指針也是可選的。
玻璃面板：除標準玻璃外，其他特殊材質玻璃，如強化玻璃，無反射玻璃也是可選的。
性能分類：普通型（標準）、蒸汽用普通型（M）、耐熱型（H）、耐振型（V）、蒸汽用耐振型（MV）耐熱耐振型（HV）。
處理方式：禁油/禁水處理 在制造時除去殘留在接液部的水或油。
外裝指定：殼體顏色除標準色以外，需特別注明。
節流閥（可選）：為了減小脈動壓力，節流閥安裝在壓力入口處。

使用注意

1、儀表必須垂直：安裝時應使用17mm扳手旋緊，

不應強扭表殼；運輸時應避免碰撞；
2、儀表使用宜在周?chē)h(huán)境溫度為-25~55℃；
3、使用工作環境振動頻率<25HZ，振幅不大于1mm；
4、使用中因環境溫度過高，儀表指示值不回零位或出現示值超差，可將表殼上部密封橡膠塞剪開，使儀表內腔與大氣相通即可；
5、儀表使用范圍，應在上限的1/3～2/3之間；
6、在測量腐蝕性介質、可能結晶的介質、粘度較大的介質應加隔離裝置；
7、儀表應經常進行檢定（至少每三個月一次），如發現故障應及時修理；
8、儀表自出廠之日起，半年內若在正常保管使用條件下發現因制造質量不良失效或損壞時，由該公司負責修理或調換；
9、需用測量腐蝕性介質的儀表，在訂貨時應注明要求條件。
